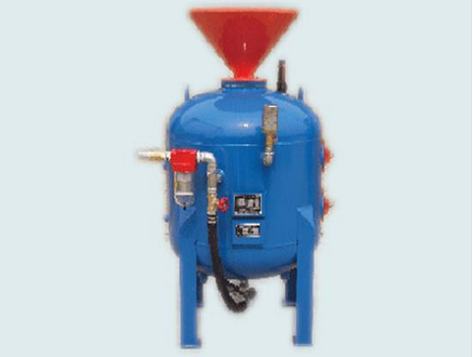

開放式噴砂機是涂裝前大面積清理、金屬表面強化的理想設備，可用于船舶修造、礦山機械、鋼結構件、橋梁、工程機械、鐵路、石油管道、集裝箱等表面除銹、去氧化層、除油泥等，其最大優勢是投資少、效率高、操作簡單、維護方便，適用磨料材質多樣化，如鋼砂、石英砂、銅礦砂、鐵砂、金剛砂、河砂、棕鋼玉等，砂料粒度大小不受限制；該設備特別適用于工作量大、無環保要求的場所，人工填充砂料。
免費熱線：400-901-8969 微信手機號：17316910092
浙江九通智能裝備有限公司宣傳冊.pptx
1.開放式 噴砂機 產品優勢
簡單易學無維護:操作簡單易學，故障率低，基本不需維護，密閉式空間，噪音低
噴砂效率高:采用壓入式噴砂并配備壓縮空氣源，射流穩定，密閉塞頭自動阻塞，噴砂速度快
精準控制：手動或胂踏控制開關，也可加裝瞬間控制流，可瞬間停止噴砂
適用范圍廣：可適用于各種材質以及各種粒度直徑的砂料
安全：加壓罐性能穩定，安全性高
2.公司優勢
集現場勘測、設計、生產、安裝、售后一站式服務
10+年行業經驗，案例眾多，免費設計非標解決方案
誠信做人做事，不偷工減料，保品保工期，做良心項目
合同質保金、質保2年，我們有信心
開放式 噴砂機 采用壓入式噴砂，利用壓縮空氣在高壓罐內給磨料加壓，使從高壓罐底部流出的磨料與壓縮空氣匯合時有同等的壓力。然后磨料與壓縮空氣混合，并高速噴射到工件表面，使工件達到噴砂加工的目的。在工作狀態時，壓縮空氣和砂料邊混合邊噴射，使壓縮空氣得到充分利用，空氣的流量和砂料的流量便于調節，能得到理想的混合比，能源和砂料消耗少，研掃效率高，適用于客戶提供工件及類似零件的表面清理處理。

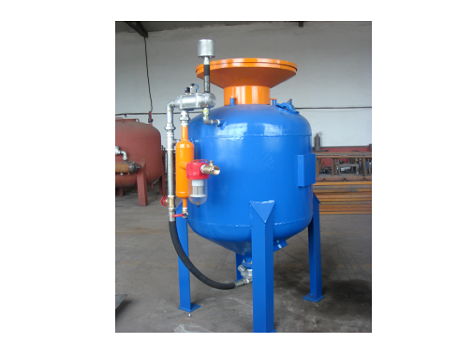

 | 配置1臺外徑φ400mm，罐體的有效容積約0.1立方米的壓入式噴砂機，采用氣動控制噴砂。噴砂機壓力罐容器由鍋爐鋼板焊接而成，所有的焊縫都要做磁粉檢驗，并且做壓力實驗，技術指標完全達到國家安全技術指標標準，罐體表面噴漆處理（二層防銹漆，一層面漆）。罐體中部配置檢修口方便工人裝拆及檢修。砂量調節閥采用手動控制，操作工人可根據噴砂要求調節空氣的流量和砂料的流量大小，使空氣流量和砂料流量得到理想的混合比，提高噴砂加工效率。 |
| 噴砂罐直徑 | 600 | 700 | 800 | 900 | 1000 | 因?yàn)槲锪厦芏扔胁町悾?/span> 裝料量有所區別 | |
| 容積（m3） | 0.18 | 0.3 | 0.46 | 0.63 | 1 | ||
裝料量 （kg） | 棕剛玉 | 351 | 585 | 897 | 1229 | 2458 | |
| 碳化硅 | 300 | 500 | 760 | 1046 | 2092 | ||
| 鋼丸（砂） | 801 | 1335 | 2047 | 2800 | 5600 | ||
| 石英砂 | 306 | 475 | 629 | 850 | 1700 | ||
 |  |  |  |  |
| 砂閥 | 回轉加料閥 | 截止閥 | 高速噴砂槍 | 噴砂管 |
控制砂料開啟及關閉、無極調整噴砂量，安裝在噴砂主機底部，九通采用進口CLEMCO氣動控制噴砂閥，氣夾式控制方式，具有精確性高、出砂量大、出砂均勻、調整方便、安全可靠、使用壽命長（3000小時以上）等優勢，客戶也可選湯姆遜或國產砂閥 | 控制砂料的開啟及關閉、調整噴砂流量，安裝在噴砂主機頂部，夾套式結構，驅動部分為一膜片氣缸，性能穩定可靠、幾乎無需維護、出砂量大、控制靈敏，且噴砂罐上安裝料位傳感器，有利于人員辨別噴砂罐加砂量，當砂料達到設定值，回轉加料閥自動關閉，簡單高效。 | 回轉加料閥在更換或維修時可將截止閥關閉，這樣在更換、維修回轉加料閥時就不需要將砂料全部放出，省時省力；該閥九通最新開發，終身免維護、維修 | 自主研發設計的高速噴砂槍，文氏形噴管，其材質均采用碳化硼制造，使用壽命長，可使用壽命800-1000小時；文氏管噴槍與普通噴槍比，噴砂速度快，工作效率可提高50%，工作效率可達到35m2/h，且反沖力小，高效省力。 | 采用耐磨專用噴砂管，型號為φ32*51*20m，噴砂管一端配靈活便捷的快速接頭，另一端配噴嘴接頭 |
| 型號 | 氣源m3/min | 工作壓力（kg/cm2） | 工作方式（移動/固定） | 容積m3 | 砂罐直徑mm | 磨料粒度G20-G40 | 處理等級 | 重量kg | 效率m2/h |
|---|---|---|---|---|---|---|---|---|---|
| BDK-400 | 3 | 3-8 | 單槍手動 | 0.15 | Φ420 | 10-30目 | Sa2.5-3級 | 70 | 15-20 |
| BDK-400Y | 5-8 | 單槍遙控 | 0.15 | Φ420 | 10-30目 | 75 | 15-20 | ||
| BDK-600 | 3-6 | 3-8 | 單槍手動 | 0.35 | Φ600 | 10-30目 | 190 | 18-25 | |
| BDK-600Y | 5-8 | 單槍遙控 | 0.35 | Φ600 | 10-30目 | 200 | 18-25 |
備注：設備尺寸均為參考，可以根據客戶產品尺寸設計制作。
如想量身定制，了解更多產品如 噴砂房 、噴漆房等，可加微信咨詢：
掃一掃立即溝通銷售
| 序號 | 名稱 | 規格 | 材料 | 備注 |
|---|---|---|---|---|
| 1 | 噴槍 | BT-P型 | 碳鋼 | 使用壽命300～600小時 |
| 2 | 噴嘴 | Ф8mm | 碳化硼 | 使用壽命300～600小時 |
| 3 | 砂管 | Ф32mm | 耐磨橡膠 | 使用壽命600～1200小時 |
| 4 | 回砂管 | 設計 | 耐磨橡膠 | 使用壽命600～1200小時 |
| 5 | 噴砂手套 | 耐磨襯套 | 耐磨橡膠 | 不定，使用壽命不確定 |
| 6 | 高效濾芯 | Ф320mm | 聚酯纖維 | 不定，使用壽命不確定 |
| 7 | 密封和防護膠皮 | 設計 | 橡膠 | 不定，使用壽命不確定 |
| 8 | 視窗和燈具玻璃 | 設計 | 普通玻璃 | 不定，使用壽命不確定 |
| 9 | 噴砂罐頂閥和O型圈 | 設計 | 碳鋼耐膠 | 使用壽命600～1200小時 |
注：部分備件根據具體使用情況更換，不同磨料對于使用情況有所影響，備件除磨損到不可使用需要更換，使用時間可部分延長
1．設備交貨周期：自合同生效(即收到合同金額預付款)起30天。(不包括國家法定節假日天數，涉及法定節假日天數順延)。
2．設備到需方現場的運輸及費用由供方負責。運輸方式：汽運。用戶須免費提供設備現場卸貨、安裝的起重設備及配合人員。
3．設備安裝調試前，須由需方確認設備現場所需水電氣及臨時住所等必備的安裝條件準備好后，通知供方派調試技術人員到需方現場協助需方完成。同時，在設備安裝調試期間，需方向供方調試技術人員提供到員工食堂就餐的便利，就餐費用由供方支付。在設備安裝調試后期，供方對需方現場設備管理人員和生產操作人員進行免費培訓，培訓內容包括設備的操作使用、維護保養等。
4．設備的驗收由供、需雙方共同完成，由需方提供設備的驗收報告，驗收合格后由供、需雙方代表簽字生效。設備的驗收標準按本設計方案。
1.設備終驗收合格后，設備保修期限為：壹年，不包括易損件。
2.保修期內用戶(即需方)因設備故障來電來函，供方將在4小時內給予回復；如需派人趕到現場解決問題，我們將48小時內派出人員。保修期滿后，我們?nèi)詫⒗^續提供優質服務。如有設備損壞，我們?nèi)詫⒗^續以優惠的價格提供設備備品備件和設備維修工作。
3.我們承諾：無論什么原因造成的設備故障，首先修復設備保證正常生產
